Présentation
Se procurer une topographie cartographique de classe mondiale a été pour la Russie une préoccupation constante tout au long de son histoire afin d'assurer, d'une part la protection de son territoire, et d'autre part l'expansion de son empire. Ainsi, en tant que super-puissance militaire, l'armée soviétique, à l'instar de l'armée américaine, s'est lancée dans un vaste programme de réalisation cartographique à l'échelle du globe. Or, suite à l'éclatement de l'Union soviétique cette cartographie de grande qualité a rapidement été disponible.
Carte russe au 1:1 000 000 [extrait]
Produite à partir des années 70 jusqu'aux années 90, cette cartographie militaire couvre une série d'échelles aussi variées que précises. Allant du 1:1.000.000ème au 1:25.000ème c'est encore la meilleure couverture accessible pour de nombreux pays.
Une des caractéristiques uniques de la cartographie militaire russe est son homogénéité en terme de système d'indexation, de paramètres géodésiques et de représentation graphique de la légende. Toutes les cartes sont publiées dans la projection conforme de Gauss-Kruger, et utilisent le datum Pulkovo 1942 sur l'ellipsoïde Krassovsky 1940. Les normes de symbolisation cartographique ont été établies il y a plus de cinquante ans et ont intégré plus d'éléments que n'importe quelle autre cartographie dans le monde. Certaines séries de cartes, en particulier celles à l'échelle 1:50.000 et 1:100.000, comportent des informations sur le relief et le terrain ainsi que sur l'état des réseaux de transport.
La série de cartes couvre l'ensemble du monde en 1100 feuilles. La série est disponible en version papier, raster ou format raster géoréférencé.
Spécifications du type 1:1 000 000
- Projection : Gaus Kruger
- Datum : Pulkovo 1942
- Ellipsoïde : Krassovsky 1940
- Contours : 300 mètres
- Étendue : De l'équateur aux 60ème parallèles : 6x4 degrés
Entre la 60ème et 76ème parallèles: 12x4 degrés
Entre la 76ème et 84ème parallèles: 24x4 degrés

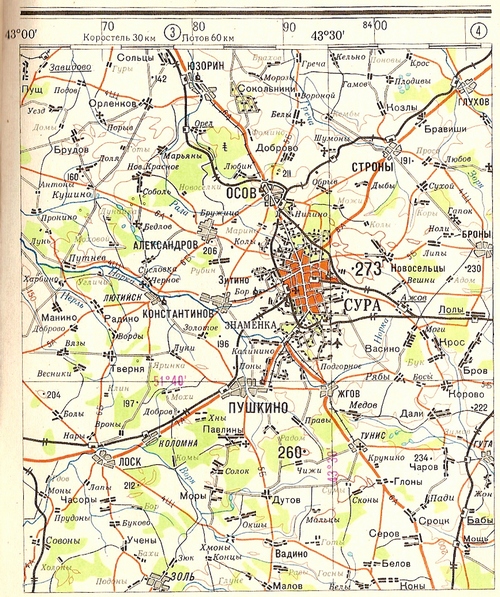

Les cartes à l'échelle 1:500 000
La carte au 1:500.000 a été conçue pour étudier et évaluer la nature générale du terrain dans la préparation et la conduite des opérations. Cette échelle est utilisée également pour l'organisation des troupes (coordination et contrôle), la navigation durant les mouvements de troupes, le ciblage et enfin pour reproduire le champ de bataille en vue d'opération tactique. Cette série est également utilisée pour les opérations sol-air et pour les forces aériennes dans le cadre de la planification des missions d'avant-vol.
Actuellement cette série est la meilleure couverture réalisée à cette échelle.
La série de cartes couvre l'ensemble du monde en 3100 feuilles. La série est disponible en version papier, raster ou format raster géoréférencé.
Spécifications du type 1:500 000
- Projection : Gaus Kruger
- Datum : Pulkovo 1942
- Ellipsoïde : Krassovsky 1940
- Contours : 100 mètres
- Étendue : De l'équateur aux 60ème parallèles : 3x2 degrés
Entre la 60ème et 76ème parallèles: 6x2 degrés
Entre la 76ème et 84ème parallèles: 12x2 degrés

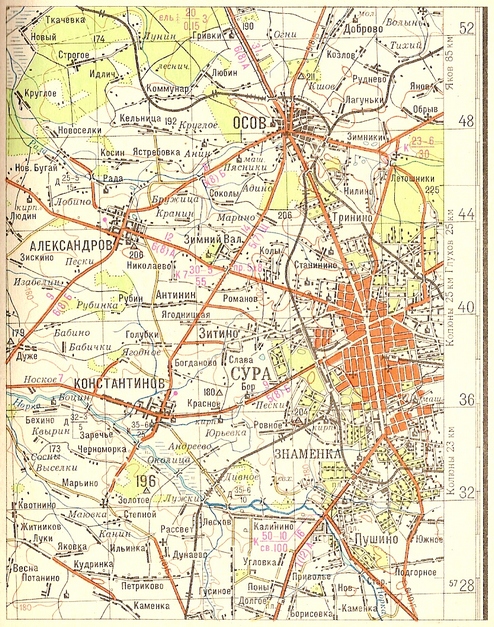

Les cartes à l'échelle 1:200 000
La carte au 1:200 000 a été conçue pour les évaluations et les études de terrains. C'est la principale carte utilisée pour le contrôle et la formation des troupes. Cette échelle est largement utilisée en tant que carte routière car elle décrit clairement le réseau routier et renseigne donc rapidement sur l'aptitude à la circulation des véhicules de combat ou autres. En plus des routes, la carte montre de manière remarquable la topographie, les principaux obstacles, les grandes zones de végétation et les lieux habités. Par conséquent, elle est également utilisée pour étudier les possibilités de hors-pistes, de protection et de camouflage en fonction des propriétés du terrain. Enfin cette échelle est souvent utilisée pour la navigation aérienne.
Spécifications du type 1:200 000
- Projection : Gaus Kruger
- Datum : Pulkovo 1942
- Ellipsoïde : Krassovsky 1940
- Contours : 40 mètres dans les zones de plaines, les déserts, les collines et les zones de basses montagnes; 80 mètres dans les zones de hautes montagnes
- Étendue : De l'équateur aux 60ème parallèles : 60x40 minutes
Entre la 60ème et 76ème parallèles: 120x40 minutes
Entre la 76ème et 84ème parallèles: 180x40 minutes

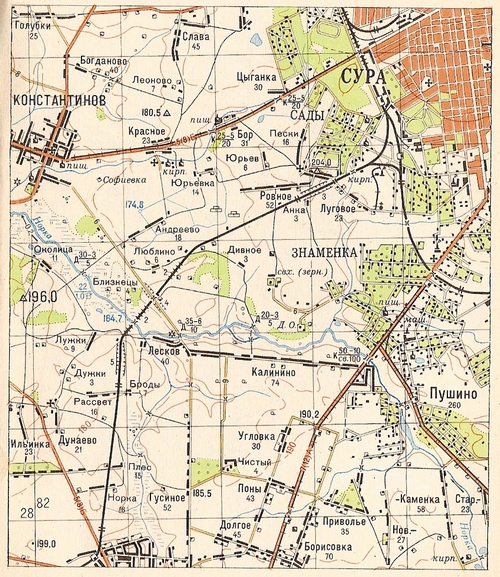

Les cartes à l'échelle 1:100 000
Spécifications du type 1:100 000
- Projection : Gaus Kruger
- Datum : Pulkovo 1942
- Ellipsoïde : Krassovsky 1940
- Contours : 20 mètres dans les zones de plaines, les déserts, les collines et les zones de basses montagnes; 40 mètres dans les zones de hautes montagnes
- Étendue : De l'équateur aux 60ème parallèles : 30x20 minutes
Entre la 60ème et 76ème parallèles: 60x20 minutes
Entre la 76ème et 84ème parallèles: 120x20 minutes

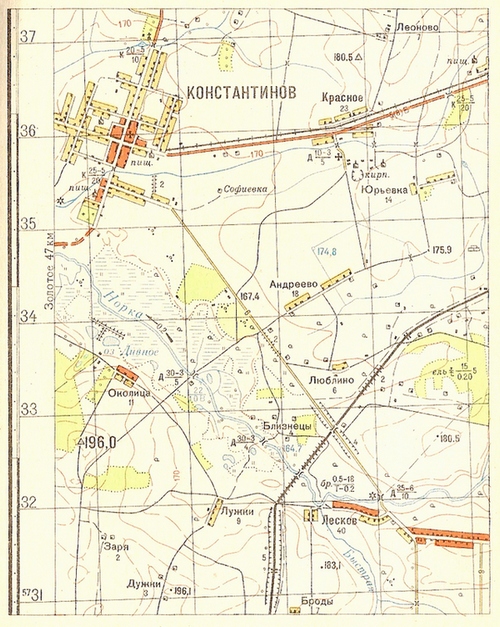

Les cartes à l'échelle 1:50 000
La carte au 1:50 000 est la carte référence de la carte topographique soviétique. C'est aussi l'échelle la plus basse au niveau tactique. La série est désignée pour les études de terrain détaillées, la navigation et le ciblage. Cette série est principalement utilisée par les forces terrestres dans les divers types de combat et en particulier dans l'organisation de la défense. Dans le cas d'une offensive, elle est utilisée pour étudier et évaluer le terrain afin de percer les défenses ennemies, en passant par les obstacles d'eau, permettant les débarquements amphibies et aéroportés, et enfin dans l'exécution des opérations de combat sur les terrain urbanisés.
- Projection : Gaus Kruger
- Datum : Pulkovo 1942
- Ellipsoïde : Krassovsky 1940
- Contours : 10 mètres dans les zones de plaines, les déserts, les collines et les zones de basses montagnes; 20 mètres dans les zones de hautes montagnes
- Étendue : De l'équateur aux 60ème parallèles : 15x10 minutes
Entre la 60ème et 76ème parallèles: 30x10 minutes
Entre la 76ème et 84ème parallèles: 60x10 minutes
Sources cartographiques :
- Les cartes présentées ici sont toutes issues du "Manuel de l'officier - Topographie militaire" datant de 1968, recueil en russe trouvé chez les bouquinistes de La Havane à Cuba...

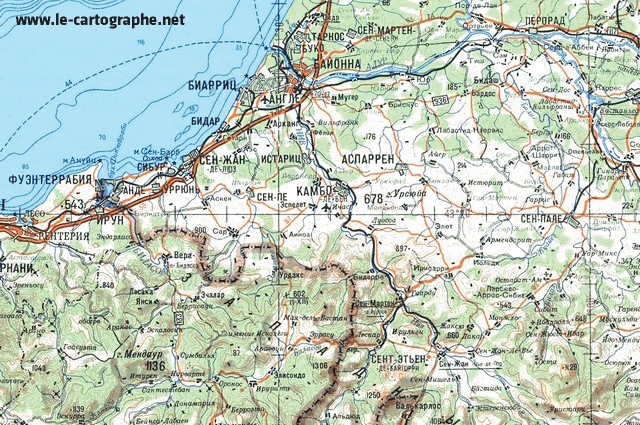

Et pour le plaisir des Basques qui n'auraient jamais vu leur région cartographiée par les soviétiques voici un extrait d'une carte au 500.000ème :
![Carte russe au 1:500 000 [extrait] centrée sur le pays basque français](/images/stories/Images/pays_basque_rus.jpg "Carte russe au 1:500 000 [extrait] centrée sur le pays basque français")
